首頁 > 產品中心 > 浮選設備 > XJQ/JJF浮選機

XJQ/JJF型自吸空氣機械攪拌浮選機

該產品是目前國內先進的新型浮選設備，可廣泛用于有色金屬、黑色金屬和非金屬礦物的選別，適合于大、中型浮選廠的粗選和掃選作業。

全國24小時客服熱線：13606388717

產品目錄

產品結構

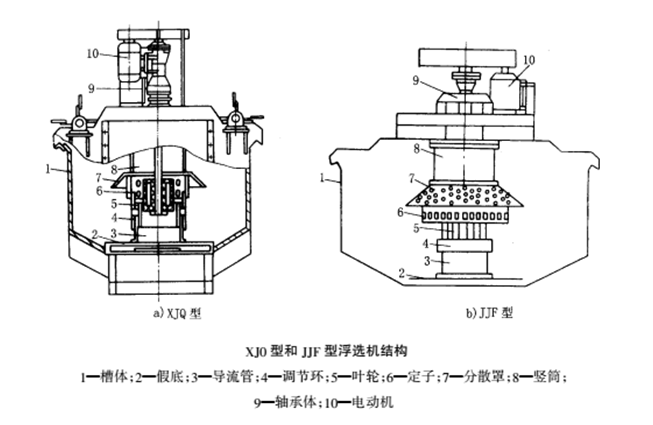

XJQ型浮選機和JJF浮選機的結構于圖5-2-13，主要由槽體、葉輪、定子、分散罩、假底、導流管、豎筒、調節環等組成。


產品工作原理

在葉輪旋轉時，便在豎筒和導流管內產生渦流，此渦流形成負壓，將空氣從進氣管吸入，在葉輪和定子區內與經導流管吸進的礦漿混合。該漿氣混合流由葉輪形成切線方向運動，再經定子的作用轉換成徑向運動，并均勻的分布在浮選槽中。礦化起泡上升至泡沫層，單邊或雙邊刮出即為泡沫產品。

產品優勢

這兩種浮選機的結構和工作特點是：


1）葉輪直徑小，轉速低，安裝深度淺，電耗較低；

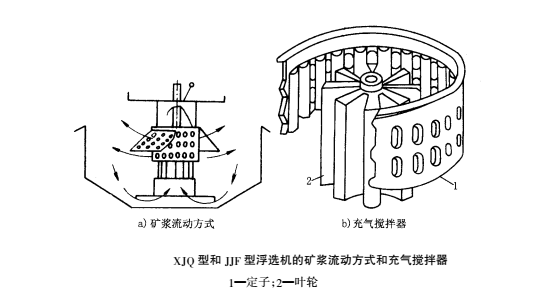

2）葉輪與定子（圖5-5-14）之間有較大間隙。礦粒對二者的磨損減小。定子為帶有橢圓孔的圓筒，可使空氣與礦漿混合和分散，故又稱為分散器；

3）定子的高度比葉輪低，葉輪在定子下露出一段，這有利于礦漿攪拌和循環；

4）定子的傘形帶孔分散罩用作穩定器，可使葉輪產生的渦流與泡沫層隔開，以便礦漿面保持平穩，并有利于實行自動控制；

5）吸氣量較大，并可在0.1~1?/㎡·min范圍內調整充氣量；

6）在槽底上方有一假底，礦漿可在二者之間流過，并通過導流管進行循環，因此可使礦漿以固定的路線進行下部大循環（圖5-2-14），亦可使葉輪浸入礦漿的深度減小，并增大充氣量，使起泡得以充分彌散；

7）攪拌程度適中，固體顆粒懸浮良好，不沉槽，停車不用放礦。


優勢：

選礦回收率高，生產能力大，可處理的粒度范圍寬，藥劑用量少，維修費用低，性能可靠等。其缺點是不能自吸礦漿，中礦返回時要用泡沫泵。

產品參數

XJQ型浮選機技術性能

型 號

有效容積(m3)

處理能力(m3/min)

葉輪直徑 (mm)

葉輪轉數 (r.p.m)

攪拌用電機功率 (kw)

刮板用電機功率 (kw)

單槽重量 (kg)

XJQ-4

4

2～5

400

290；315

11

1.1

3100

XJQ-8

8

4.2～10

560

205；225

22

5146

XJQ-16

16

8～20

700

170；180

30

1.5

9314

XJQ-28

28

14～35

760

166；185

55

15940

JJF型自吸空氣機械攪拌浮選機技術性能

型號

有效容積m3

處理能力m3/min

葉輪直徑mm

葉輪轉速r/min

電機功率kw

單槽重量kg

攪拌用

刮板用

JJF-2.8

2.8

1.5-3.5

340

400

7.5

1.5

2166

JJF-4

4

2.0-4

410

305

11

2303

JJF-5

5

2.0-6

2416

JJF-8

8

4.0-8

540

233

22

4700

JJF-10

10

5.0-10

4820

JJF-16

16

5.0-16

700

180

37

7600

JJF-20

20

5.0-20

730

8500
